CodeCenter - Inkjet


Features

  • großes, farbiges 12,1" Touch-Display
  • frei wählbare Displayanordnung
  • komfortable Bedieneroberfläche
  • MS Windows embedded Betriebssystem
  • einfache Installation von MS Windows-Komponenten
  • Einfache Speichererweiterung durch USB-Port
  • Ferndiagnose
  • Ereignisprotokollierung
  • Standardschnittstellen (USB, seriell, Ethernet)
  • 48 Pixel Grafik
  • verschiedenste Druckmodi
  • hohe Betriebssicherheit
  • integrierte Lösemittelrückgewinnung für geringen Verbrauch und Emissionen
  • Script Funktionalität für Spezialanwendungen
  • Roboter- und Achsensteuerung, Kamera, Datenbankzugriffe möglich
  • kontinuierliche Aufzeichnung von Tintensystemdaten
  • servicefreundlicher 4-Tür-Systemaufbau
  • leicht nachfüllbare 1-Liter-Vorratsbehälter
  • opt. pigmentiertes System mit 2 Rührwerken
  • Internet Verbindung für Remote-Zugriff

CodeCenter - unbegrenzte Möglichkeiten

Der CodeCenter ist das ideale Gerät für komplexe und diffizile Anwendungen. Dank des modularen Grundkonzeptes können ganz nach Ihren Wünschen Zusatzgeräte wie Roboter, Kamera, Achsen über die zentrale Steuereinheit geregelt und mit dem Kennzeichnungsprozess synchronisiert werden.

Windows 8 embedded

Über die komfortable Bedieneroberfläche werden sowohl der Zustand der Maschine als auch Ein- und Ausgangssignale zur Produktionsanlage in Echtzeit visualisiert. Mehrere Programmierlevels erlauben  die Anpassung der Maschine an die konkreten Anforderungen vor Ort. Die Ferndiagnosetools ermöglichen eine schnelle Reaktionszeit. Durch ein detailliertes Ereignisprotokoll werden schwierige Umgebungsbedingungen frühzeitig erkannt, analysiert und somit Ausfallzeiten minimiert. Eine optimale Ergonomie für jede Einbaulage wird durch die flexible Positionierung des Terminals ermöglicht.

Unterstrichen wird die industrielle Ausrichtung über die"Embedded"-Variante von "Windows 8". Damit haben Sie die Möglichkeit, das "Standalone-Druckgerät" zu einer Gesamtlösung für eine komplexe Aufgabenstellung zu erweitern.



Technische Daten

  • Gehäuse
    • Stahl, rostfrei / Aluminium eloxiert, IP54
    • liegend, 320 x 320 x 616 mm (B x T x H)
    • stehend, 320 x 320 x 731 mm (B x T x H)
  • Druckkopf
    • Stahl, rostfrei / Aluminium, eloxiert
    • 40 x 40 x 186 mm (L x B x H)
  • Umgebung
    • Temperatur 5-45°C
    • Luftfeuchtigkeit 10-90% nicht kondensierend
  • elektrischer Anschluss
    • 80 - 240 V
    • ~ 50/60 Hz
  • Schnittstellen
    • Ethernet
    • USB
    • RS232
  • Druckmodes
    • 1 Dot – 48 Dot Grafik
    • Schrifthöhe 5 – 12 mm
  • Speicher
    • > 15 GB, erweiterbar
  • Anschlüsse
    • Druckstart
    • Inkrementalgeber
    • 8 Eingänge, 4 Ausgänge (alle 24V)

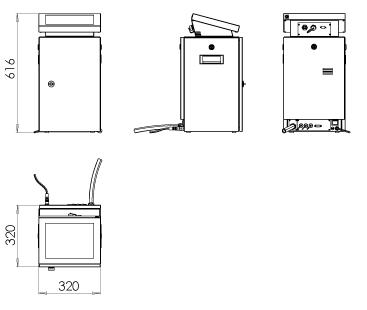

Gehäuse, Terminal liegend

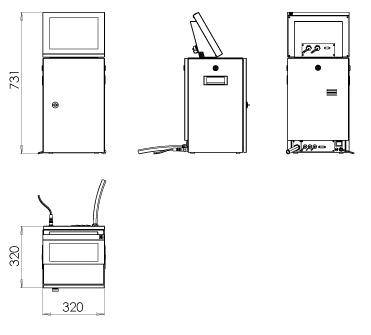

Gehäuse, Terminal stehend

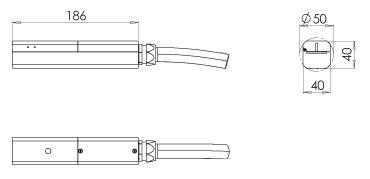

Druckkopf
